隨著“白色污染”污染的加劇，全球各國紛紛推出更加嚴(yán)格的限塑令，可降解塑料袋占據(jù)了各大超市和購物中心，細心觀察便會發(fā)現(xiàn)，這些可降解塑料袋的品種幾乎全都是PBAT+PLA+St。那么PBAT+PLA+St究竟有什么優(yōu)勢呢？

淀粉廣泛的分布于水果或植物果實、根蒂或葉片當(dāng)中。全世界每年有高達數(shù)億噸的淀粉產(chǎn)量，是眾多可再生且可生物降解的資源當(dāng)中的一種，有著來源廣泛、價格低廉的優(yōu)勢。但由于天然淀粉因具有微晶結(jié)構(gòu)及粒狀結(jié)構(gòu)，不具有熱塑加工性能，需被改造為熱塑性淀粉，從而具有熱塑加工性能。

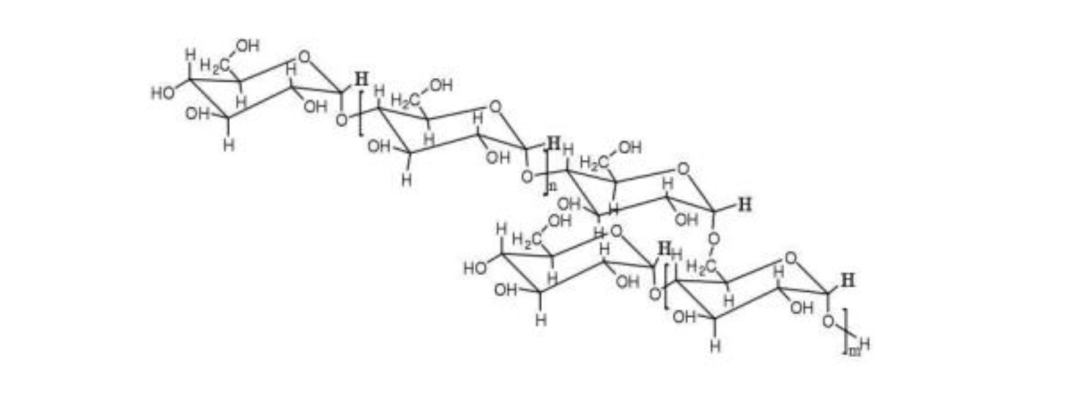

支鏈淀粉結(jié)構(gòu)

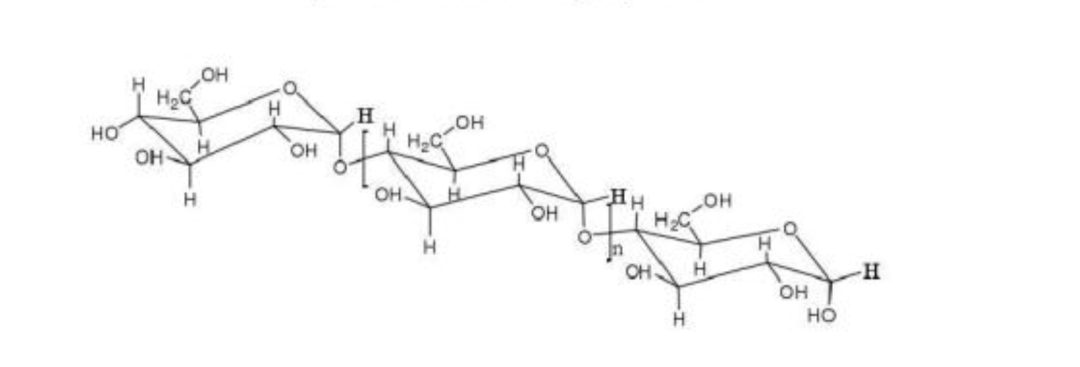

直鏈淀粉結(jié)構(gòu)

聚己二酸/對苯二甲酸丁二脂(PBAT)是其中備受關(guān)注的一類可降解聚酯，既具有PBT聚酯良好的力學(xué)性能，又兼具脂肪族聚酯良好的拉伸性和延展性，還可以在自然條件下降解為水和二氧化碳。

但該材料的價格較高，限制了其在市場中的應(yīng)用；因此，其價格低廉、可降解的淀粉與PBAT共混就是最好的選擇

PLA（polylactic acid）也稱為聚乳酸，聚乳酸的生產(chǎn)過程無污染，而且產(chǎn)品可以生物降解，實現(xiàn)在自然界中的循環(huán)，因此是理想的綠色高分子材料，是生物基生物降解塑料的代表之一。

但是在現(xiàn)實應(yīng)用中也存在很多不足:  PLA 的韌性比較差，缺少彈性以及柔性，質(zhì)地硬而且脆性大，溶體強度相對較低，結(jié)晶速率過慢等，上述缺陷限制了其在很多方面的應(yīng)用。

PLA 的化學(xué)結(jié)構(gòu)中含有大量的酯鍵，導(dǎo)致其親水性差，降解速率需要控制等。而且 PLA 價格較高，增加了原料成本，也限制了其在商業(yè)上的推廣。因此，針對以上諸多缺點，對 PLA 進行改性。

PBAT質(zhì)地軟、延展性強、降解周期短；PLA質(zhì)地脆、韌性差、降解周期長，因此把兩者混合使用，是一種極好的協(xié)同改善性能的方法。

【相容性】

PBAT與PLA的熔融共混是一種物理改性手法，其要點就是要求兩者相容性好。但PBAT與PLA的溶解度差異較大，因此相容性差，很難混合均勻。

改善PBAT與PLA的相容性就是首要問題。需要在共混加工過程中加入一種或多種增容劑，提高PBAT、PLA界面的粘合力。常用的增容劑有：增塑劑、反應(yīng)性增容劑、韌性高分子聚合物。

【力學(xué)性能】

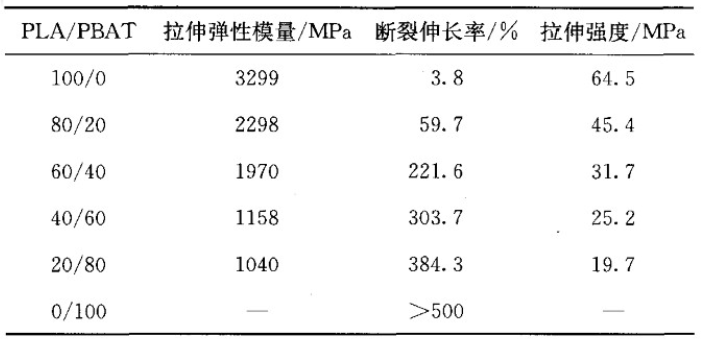

PLA與PBAT有著互補的性能，因此必然存在綜合性能最好的質(zhì)量比。

1、 PLA比例升高至40%為節(jié)點，材料拉伸強度先減小后增大，斷裂伸長率先是大幅度下降，隨后保持平穩(wěn)。

2、 如果PLA含量大于70%則材料脆性過強無法吹塑成膜。因此PLA與PBAT的比例應(yīng)根據(jù)添加劑情況維持在1:1左右。

【降解性能】

材料降解初期的反應(yīng)是水分子進入發(fā)生水解反應(yīng)。如果是單獨的PBAT材料，由于分子結(jié)構(gòu)存在剛性酯鍵，水分子難以進入因此不易降解。而PLA分子易被水分攻入發(fā)生內(nèi)部降解，因此PLA含量越高，材料降解速度越快。
